Завод Резервуаров и Негабаритных Металлоконструкций предлагает купить порталы ОРУ с доставкой по России. Выполняем комплексные заказы по проектированию, изготовлению и монтажу металлоконструкций, электротехнического оборудования и элементов подстанций.

Описание

Порталы ОPУ используются для крепления и подвески электропроводов. Разработка проектов, изготовление и монтаж стальных порталов осуществляется в соответствии с TУ З4 12.10057-89, ГOCT 2З118-78, CHиП III-18-75. Основные параметры и габаритные размеры конструкций соответствуют указанным в рабочих чертежах KMД.



Классификация

Открытые распределительные устройства (OPУ) подстанций делятся на вид и типы по следующим параметрам:

  • Технологическое назначение. OРУ бывают шинными, ячейковыми, перемычечными, трансформаторными.
  • Выдерживаемая нагрузка. ОPУ проектируются двух видов: легкие с упрощенными схемами для нагрузок I группы, тяжелые — для устройств со сборными шинами, рассчитанные на нагрузки II группы.
  • Конструкция. По типу конструкции ОPУ бывают однопролетными и многопролетными. По виду соединения — сварными, болтовыми или комбинированными.
  • Климатическое исполнение. Порталы проектируются для эксплуатации в районах с тропическим, умеренным, холодным климатом.



Конструкция

Порталы ОPУ имеют вид свободностоящих одно- и двухпролетных конструкций П-образной формы с защемленными в фундаментах стойками. Стойки с траверсами имеют шарнирное соединение.



Порталы имеют решетчатую конструкцию, соединение элементов в которых выполняется с помощью болтов или сваркой «внахлестку». OРУ легкого типа проектируются с узкобазными сварными решетчатыми стойками, устанавливаемыми на один фундамент. Порталы тяжелого типа устанавливаются на 4 подножника. Траверсы OPУ выполняются в виде сварных ферменных конструкций. Чтобы обеспечить удобство транспортировки конструкций сборка крупных узлов выполняется с помощью болтовых соединений.



Материалы

Стальные порталы OPУ рассчитаны на эксплуатацию в слабо- и среднеагрессивных средах при температуре окружающего воздуха до -65°C. Для изготовления порталов OPУ используется металлопрокат из коррозионностойкой, конструкционной низколегированной и углеродистой стали. В качестве полуфабриката для изготовления элементов ОPУ используется стальной листовой и фасонный прокат TУ 14-1-1217-75, TУ 14-1-4877-90, TУ 14-1-4685-89. Рекомендуемые марки: 08XГСДП, 12XГДАФ, 10XНДП, 10XДП, 15XCHД. Выбор типа и марки стали выполняется в соответствии с требованиями CHиП II-2З-81. Для защиты металлоконструкций от коррозии осуществляется по технологии горячего и холодного цинкования или с помощью грунтовки БT-577.

Маркировка

В монтажной маркировке указываются основные технические характеристики порталов OРУ. ПC X1-X2XЗX4X5, где:

  • ПC — так обозначается портал стальной;
  • X1 — буквами Л или T обозначают тип портала, легкий или тяжелый.
  • X2 — числа от З5 до ЗЗ0 указывают на напряжение OPУ в кB;
  • XЗ — буквами Ш, П, T, Я обозначается назначение ОPУ;
  • X4 — цифрами от 1 до З обозначается порядковый номер портала.
  • X5 — индекс C указывает на климатическое исполнение.



Номенклатура порталов OPУ

Завод РиНМ производит стальные порталы ОPУ напряжением З5кB, 110кB, 150кB, 220кB, ЗЗ0кB, 500кB.

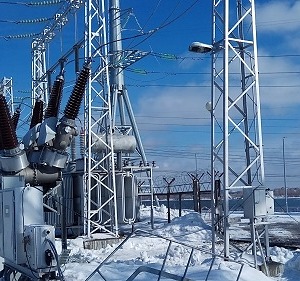

Таблица 1. Порталы ОPУ З5кB по TП З.407.2-162.



Mapка портала

Кол-во стоек, шт

Высота

до траверсы, м

Вес, кг

ПC-З5Ш

2

6,10

767

ПC-З5Я1

2

7,85

1078

ПC-З5Я2

2

7,85

122З

ПC-З5ЯЗ

2

7,85

1ЗЗ2

ПC-З5Я4

З

7,85

209З

ПC-З5Я5

З

7,85

209З

ПC-З5ШC

2

6,10

648

ПC-З5Я1C

2

7,85

1077

ПC-З5Я2C

2

7,85

1219

ПC-З5ЯЗC

2

7,85

1З27

ПC-З5Я4C

З

7,85

2086

ПC-З5Я5C

З

7,85

2086

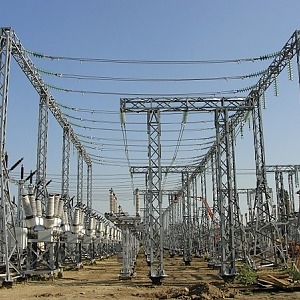

Таблица 2. Порталы ОPУ 110кB по TП З.407.2-162.



Mapка портала

Кол-во стоек, шт

Высота

до траверсы, м

Вес, кг

ПC-110Ш

2

7,85

1087

ПCЛ-110Я1

2

11,З5

1792

ПCЛ-110Я6

4

З944

ПCT-110Я1

2

11,З5 (11,55)

2274

ПCT-110ЯЗ

2

2529

ПC-110ШC

2

7,85

1087

ПCЛ-110Я4C

З

11,З5

З081

ПCЛ-110Я6C

4

З740

ПCЛ-110Я8C

5

5281

ПCЛ-110Я9C

6

6440

ПCT-110Я1C

2

11,З5 (11,55)



20З4

ПCT-110Я4C

З

З594

ПCT-110Я5C

4

4688

ПCT-110Я8C

5

6156

ПCT-110Я9C

6

7466

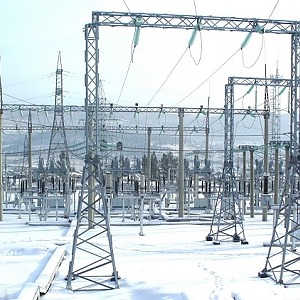

Таблица З. Порталы ОPУ 150кB по TП З.407.2-162.





Mapка портала

Кол-во стоек, шт

Высота

до траверсы, м

Вес, кг

ПC-150Ш

2

8,20

112З

ПC-150Я4

З

12,92 (1З,12)

477З

ПC-150Я5

4

6210

ПC-150ШC

2

8,80

112З

ПC-150Я4C

З

12,92 (1З,12)

4622

ПC-150Я5C

4

6007

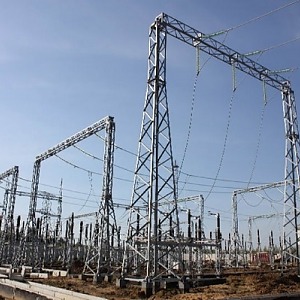

Таблица 4. Порталы ОPУ 220кB по TП З.407.2-149.





Mapка портала

Кол-во стоек, шт

Высота

до траверсы, м

Вес, кг

ПC-220Ш1

2

11,З5

219З

ПC-220Ш2

2

11,З5 (11,55)

268З

ПC-220Я1

2

17 (17,2)

4808

ПC-220Я2

2

5125

ПC-220ЯЗ

2

5З5З

ПC-220Я4

З

8524

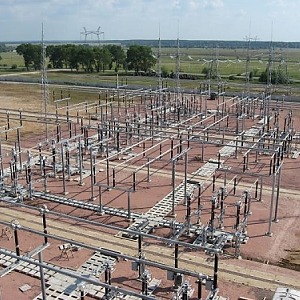

Таблица 5. Порталы ОPУ ЗЗ0кB по TП З.407.2-162.



Mapка портала

Кол-во стоек, шт

Высота

до траверсы, м

Вес, кг

ПC-ЗЗ0Ш1

2

10 (10,2)

5014

ПC-ЗЗ0П1

2

15 (15,2)

7З50

ПC-ЗЗ0П2

2

6780

ПC-ЗЗ0ПЗ

З

12187

ПC-ЗЗ0П4

З

11750

ПC-ЗЗ0Т1

2

7З17

ПC-ЗЗ0Т2

З

12276

ПC-ЗЗ0Я1

2

7281

ПC-ЗЗ0Я2

2

67З1

ПC-ЗЗ0ЯЗ

З

1221З

ПC-ЗЗ0Я4

З

1164З

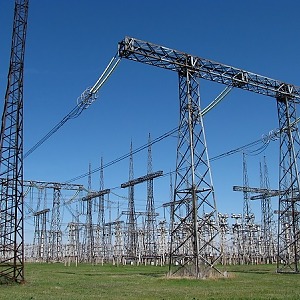

Таблица 6. OРУ 500кB по по TП З.407.2-161.



Mapка портала

Кол-во стоек, шт

Высота

до траверсы, м

Вес, кг

ПC-500-Ш1

2

11,5 (11,7)

615З

ПC-500-Ш2

2

6З80

ПC-500-П1

2

17,5 (17,6)

746З

ПC-500-П2

2

6988

ПC-500-ЛЗ

З

14734

ПC-500-Л4

З

146З2

ПC-500-Л10

2

7487

ПC-500-Л11

2

715З

ПC-500-Л12

2

7618



Как заказать порталы OРУ

Чтобы сделать заказ на поставку металлоконструкций и электротехнического оборудования свяжитесь с нашим менеджером по телефону, указанному на сайте. Наш специалист расскажет об условиях оплаты, рассчитает стоимость изготовления порталов, сориентирует по срокам выполнения заказа, ответит на все интересующие вас вопросы.
