Вертикальные аппараты ВКК с коническими днищем и крышкой

Вертикальные аппараты ВКК с коническими днищем и крышкой

Вертикальные аппараты ВКК с коническим днищем и крышкой

Вертикальные аппараты ВКК с коническим днищем и крышкой имеют цилиндрическую форму. Они помогают выполнить оптимальные условия хранения и отпуска газа и жидкости. Основная область применения – это нефтегазовая, пищевкусовая и химическая отрасли.  Сварные емкости данного типа выпускает Завод «РиНМ». Поставки выполняются по всей территории РФ и в страны СНГ.

Основные характеристики

Вертикальные аппараты ВКК с коническим днищем и крышкой проектируются и производятся согласно требованиям ГОСТ Р 52630-2012. Изделия имеют цилиндрическую форму и вертикальное расположение относительно поверхности установки. Дно емкости выполнено в виде конуса, в нем имеется встроенный люк, снабженный выводами штуцерного типа. Благодаря такой конструкции слив рабочей жидкости, конденсата происходит без применения специального оборудования – самотеком. Вывода, люки и отверстия, которыми снабжается резервуар, предназначены для слива, заполнения аппарата и подключения технологических устройств. Установка аппарата выполняется на специальные стойки.

Таблица 1. Расчетные данные

Параметры

Значения

Форма днища

в виде конуса

Показатель плотности хранимой среды, т/м3

не более 0,95

Расположение относительно поверхности

вертикальное

Величина температуры окружающей среды, 0С

от -35 до +70

Количество камер

1

Значение давления внутри емкости, кгс/м2

0,7

Исходный материал

AISI 304

Длительность использования без поломок, лет

20

Климат

У1, УХЛ1



Клиенты Завода «РиНМ» могут самостоятельно выбрать необходимую комплектацию емкости, подходящую под конкретные условия использования. Необходимая информация предоставляется в проектное бюро предприятия, где при помощи полученных данных выполняются проектные расчеты будущего изделия.

Таблица 2. Габаритные размеры

Параметры

H, мм

H1, мм

D, мм

D1, мм

V, м3

Sминер. плиты, мм

Sзащ. кожуха, мм

Значения

3550

2600

2130

1400

9

100

0,55



Весь модельный ряд данной продукции проходит обязательные испытания на прочность, герметичность, устойчивость к воздействию коррозии, резким перепадам температуры и влажности. Выполняется тщательная зачистка сварочных стыков и всего корпуса изделия при помощи пескоструйной обработки, с последующей антикоррозийной обработкой. В обязательном порядке проводятся контрольные испытания при помощи избыточного давления.

Теплоизоляция

Вертикальные аппараты ВКК с коническим днищем и крышкой могут использоваться в условиях отрицательной температуры окружающей среды. На такие изделия выполняется установка теплоизоляционного материала. Применяются листы минеральной ваты или напыление полиуретанового покрытия. Поверх утеплителя монтируется защитный кожух из листов оцинкованного железа, который предохраняет слой утеплителя от механических повреждений. Использование полиуретана предполагает дополнительную антикоррозийную защиту наружной поверхности аппарата. Также внутренняя часть емкости может быть оборудована специальным теплообменным устройством, который подбирается относительно требований нормативного документа АТК 24.218.07-90.



Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

Б

люк

В

вход продукта

Г

выход продукта

Д

воздушник

Ж

для пропарки

И1

для датчика верхнего уровня

И2

для датчика нижнего уровня

К

для датчика температуры

Л1

вход пара

Л2

выход конденсата

М

для датчика давления

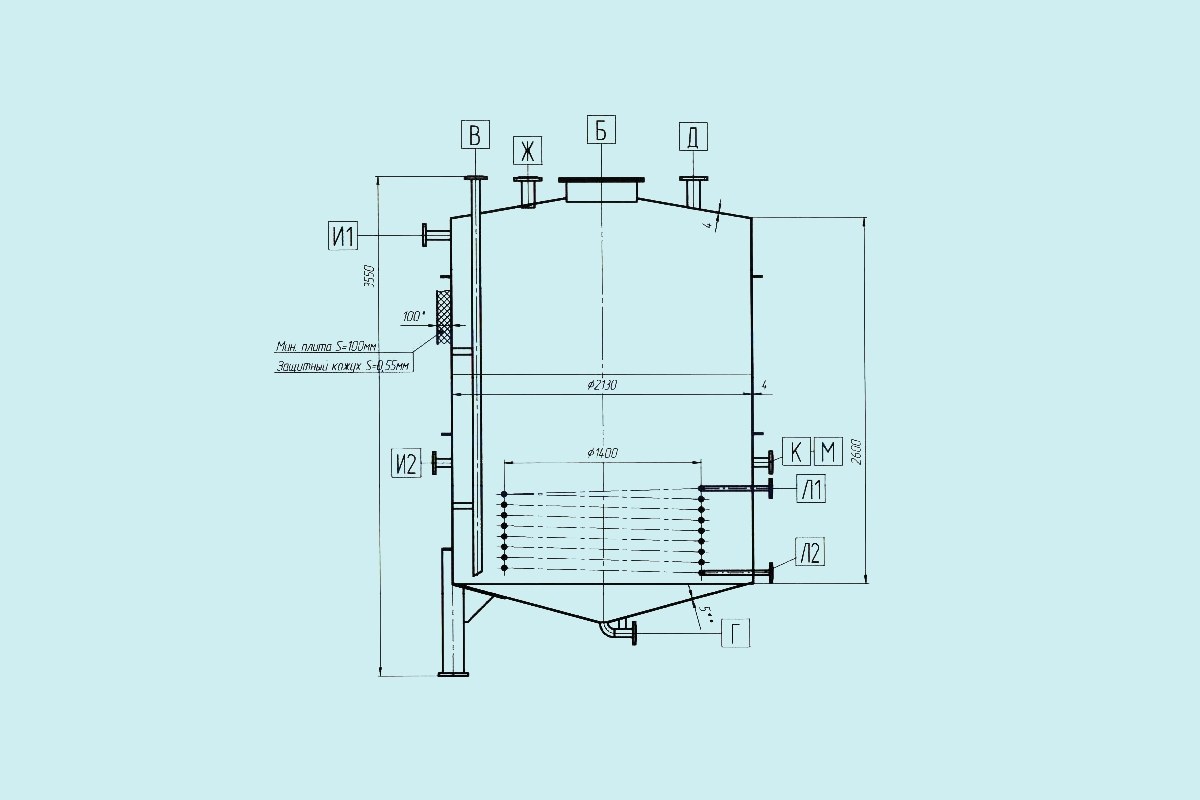

Чертежи
