Узел учета воды

Узел учета воды, назначение, описание, преимущества выбора

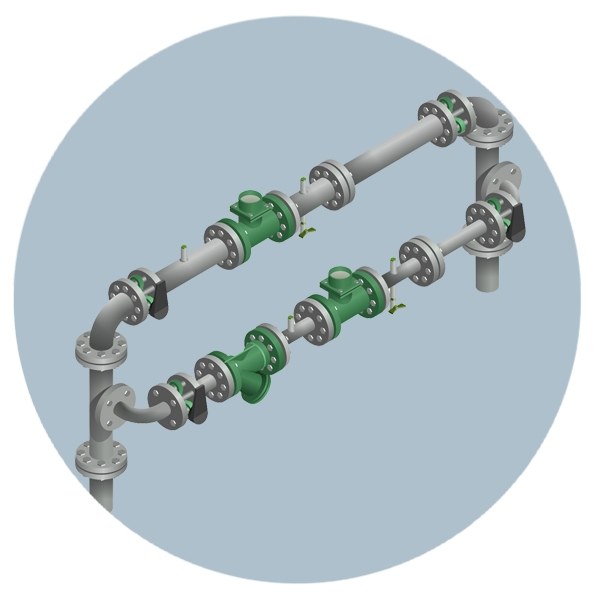

Узел учета воды – это технологическое устройство, обеспечивающее точные замеры расхода воды в системах водоснабжения. Такой узел, предназначенный для измерения расхода воды, изготавливается в строгом соответствии с требованиями, определенными альбомом типовых схем водометных узлов ЦИРВ

Завод резервуаров и Негабаритных Металлоконструкций реализует узлы учета воды, широко используемые во многих областях промышленного производства. Вся продукция сертифицирована.

Стандартизация

Параметр	Документ	Номер
Основные положения	ЦИРВ	03А_00_00_00
Требования к внутреннему водопроводу и канализации	СНиП	2.04.01-86
Обеспечение единства измерений	Закон РФ	48471-1
Степень защиты	ГОСТ	14254-96

Особенности применения технических требований, предъявляемых при оборудовании водомерных узлов:

Ø системы 15,0 – 40,0 мм	ЦИРВ 03А
Ø магистрали 50 мм и более	ЦИРВ 02А



Используемые монтажные схемы

Измерительные системы могут быть исполнены с разными вариантами установки счетчика:

- вертикально(V);

- горизонтально (Н).

 Основное исполнение предусматривает следующие основные конструктивные элементы:



№ п/п	Наименование	Параметр	Примечание
1	Устройство контроля расхода (счетчик)	dу
2	Штуцеры с накидными гайками	dу	Включены в комплект поставки (2 шт.).
3	Устр-во запорной арматуры	Dу
4	Фильтрующее устр-во	Dу
5	Переход	Dу/ dу	При совпадении диаметров переход не устанавливается

В комплект, в зависимости от типа исполнения узла также могут входить фасонные изделия и патрубки, фильтры (муфтовые или фланцевые), вентили и обратные клапаны.



Сфера применения

• Водозаборы из поверхностных источников (реки, пруды, озера).
• Скважинные водозаборы.
• Водопроводные очистительные станции – ВОС.
• Насосные станции – НС.
• Магистральные трубопроводы (эксплуатируемые водоснабжающими организациями).
• Границы балансовой ответственности предприятий-потребителей.
• Многоквартирные дома – МКД.
• Индивидуальные дома, нежилые помещения.

При установке счетчиков с Dу в водомерном узле от 20 до 50 мм предусмотрено использование следующих элементов:

Наименование	Параметр
Патрубок	ПФГ 50
Стяжка	Ду=50мм
Колено	УФ 50
Задвижка (тип клиновый)	Ду 50мм
Счетчики	Dу=20мм Dу=25 Dу=32 Dу=40 Dу=50
Обратный клапан	Ду 50мм
Фильтр	Вместо фильтра может быть установлен патрубок





Используемые монтажные схемы

Узлы учета традиционно монтируются:

- на ранее созданных магистральных трубопроводах;

- одновременно с врезкой дополнительного потребителя.

Наибольшее распространение получили следующие виды трубопроводов:

Материал системы	Стандарт	Номер
Сталь  для воды и газа	ГОСТ	32569-2013
Нержавейка		9941-81
Трубы из медного проката		53218-2005
Металло-пластик		53630-2009
ПВХ материал		18599-2001



Дополнительные параметры

Конструктивные особенности устройства должны совпадать с данными, указанными в паспорте и сертификате. Обязательно указываются:

- направленность потока, которая должна совпадать с направлением, отмеченным стрелкой-указателем;

- предусмотрен монтаж запорной арм-ры;

- предусмотрена возможность изменения положения (с вертикального на горизонтальное и наоборот).





Чтобы заказать и на выгодных условиях приобрести узел учета воды, просто позвоните менеджеру нашей компании Завод РиНМ. Качество продукции гарантируем!
