Резервуар вертикальный РВС 10000 м3

Резервуар вертикальный РВС 10000 м3

Резервуар вертикальный РВС-10000м3

Резервуар вертикальный РВС-10000м3 выполнен в виде цилиндра. Продукция данного типа используется для хранения жидких веществ. Резервуары такого объема востребованы на нефтеперерабатывающих предприятиях, коксохимическом производстве, в сельскохозяйственной отрасли. Приобрести реализуемые конструкции предлагает Завод Емкостного и Промышленного Оборудования. Поставки производятся по всем регионам РФ и в страны ближнего зарубежья.

Особенности, характеристика

Резервуары вертикальные РВС-10000м3 производятся в соответствии с требованиями следующих стандартов: ГОСТ 31385-2016, ГОСТ 3242-79, ГОСТ 5264-80, ГОСТ 14771-76. Данный вид конструкций имеет несущий каркас, снабжается кольцами жесткости. Такая модификация предполагает создание емкостей с точно выверенной геометрией корпуса. Представленная продукция комплектуется всей необходимой запорной арматурой. Также в комплект к данным изделиям входят:

  • люки;
  • патрубки;
  • штуцера;
  • лестница с ограничителями безопасности;
  • смотровые площадки.

Таблица 1. Технические характеристики

Параметры

Значения

Кубатура, м3

10000

Диаметр, мм

34500

28700

Высота, мм

12500

18000

Количество поясов стенки, шт

8

12

Толщина верхнего пояса боковой стенки, мм

8

8

Толщина нижнего пояса боковой стенки, мм

10

13

Вес боковой стенки, кг

86800

121000

Вес крыши, кг

79000

55000

Толщина профиля крыши, мм

5

5

Вес конструкции дна, кг

43000

31000

Толщина стенки дна, мм

5

5

Вес лестничной конструкции, кг

6100

1700

Вес вспомогательной площадки, кг

1250

5000

Вес установленных люков и патрубков, кг

2600

2600

Вес каркаса и упаковки, кг

14000

21500

Вес комплектующих частей, кг

3000

3000

Установка подогревательной системы

по заказу клиента

Установка теплоизоляционной защиты

по заказу клиента



При производстве представленных конструкций применяются специальные материалы, изготовленные из сплавов конструкционной стали (Ст3, 09Г2С, 12Х18Н10Т). Изготовление элементов конструкции выполняется в заводских условиях. Основные работы по монтажу и подгонке подготовленных деталей происходят непосредственно на месте установки резервуара. Первоначальной задачей является монтаж днища. Далее выполняется конструирование каркаса емкости, закрепляются кольца жесткости, обшиваются стенки рулонным металлом, устанавливается крыша, лестничная конструкция, смотровые площадки, защитные ограждения.  После окончания основных операций производится установка оборудования, его наладка и контрольный запуск.

Проведение установочных работ завершается зачисткой сварных швов, с последующей обработкой всего изделия от воздействия коррозии. Металлические поверхности очищаются при помощи пескоструйной обработки. Следующий этап включает обезжиривание поверхности. Далее следует процедура грунтования, которая повторяется несколько раз. При финишной обработке используются полимерные составы и битумные растворы.

Чтобы исключить последствия от поражения электрическим током емкости в обязательном порядке оснащаются заземляющими контурами, устанавливаются молниеотводы.

Каждая собранная емкость проходит проверку на соответствие заявленному качеству и расчетам, приведенным в проектной документации. Ответственный сотрудник завода (представитель отдела ОТК), выполняет контрольные замеры и проводит осмотр всех ответственных узлов конструкции. Исследуется качество антикоррозийного покрытия. Происходит проверка работоспособности устанавливаемого оборудования. По итогу осмотра резервуар получает соответствующий сертификат качества, выдается гарантия согласно установленному сроку.

Термоизоляция

Резервуар вертикальный РВС-10000м3 разрешается применять при критических значениях температуры окружающей среды. Для этого по предварительному заказу клиента конструкция оснащается термоизоляционным слоем и специальными обогревающими элементами активного действия. В качестве термоизоляции используется минеральная вата соответствующей толщины (до 120 мм) в рулонах или листах. Обогрев емкости осуществляется при помощи встроенных нагревательных элементов. Энергоносителем выступает горячая вода, пар, масло. Также может применяться электрический подогрев. Для защиты утепляющего слоя используется рубашка из листов оцинкованного металла, которая устанавливается снаружи резервуара.

Транспортировка

Транспортировка элементов конструкции резервуаров РВС-10000м3 выполняется с применением специальной техники, которая позволяет перевозить грузы с большими габаритными размерами. Погрузка-выгрузка осуществляется механизированным способом.



Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

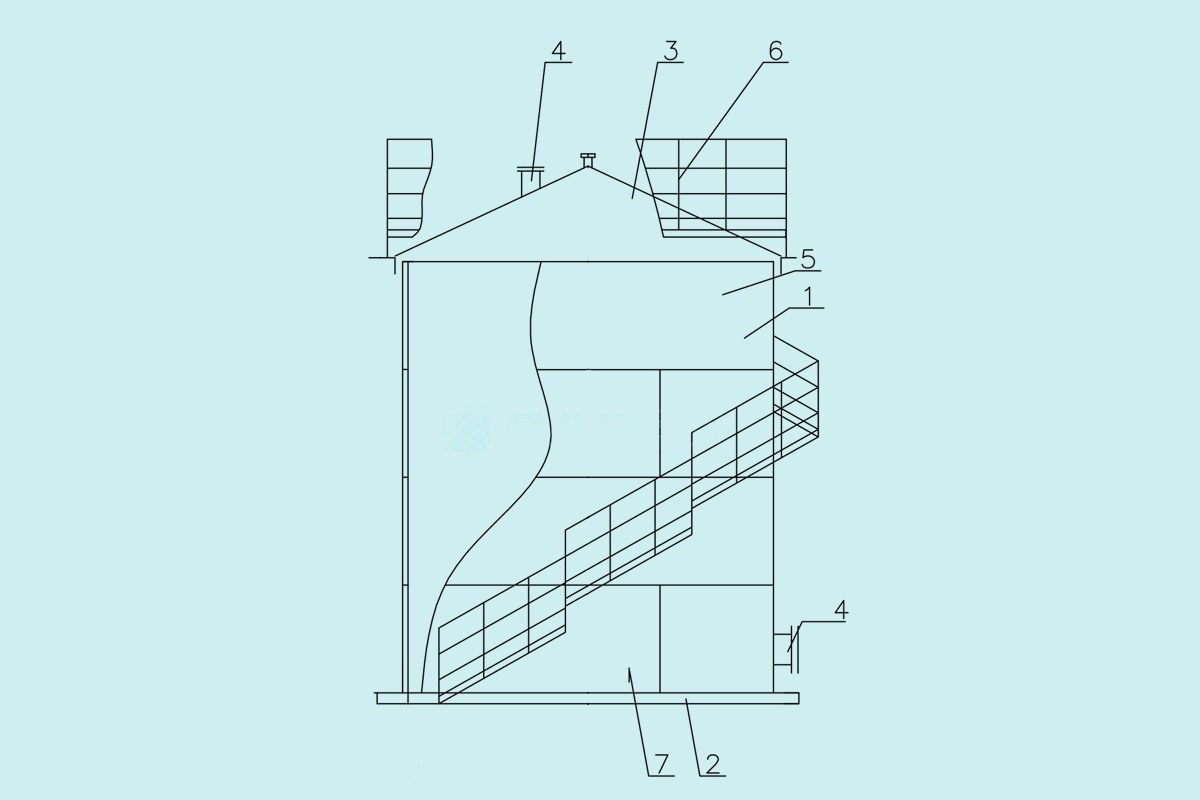

1- стенка
2 - днище
3 - крыша
4 - люки и патрубки
5 - винтовая лестница
6 - площадки и ограждения
7 - крепление заземления

Чертежи

Доставка

Чтобы избавить Вас от необходимости поиска логистической компании, мы готовы взять на себя работу по осуществлению доставки оборудования на Ваш объект.

Преимущества осуществления доставки при помощи нашей компании:

  • Работа только с проверенными временем подрядчиками
  • Четкое соблюдение сроков
  • Разумные цены
  • При необходимости, груз можно застраховать
  • Стоимость услуги рассчитывается индивидуально, в зависимости от региона доставки и объема груза.

Свяжитесь с нашим менеджером по телефону или через форму сайта и мы подготовим для Вас расчет.
