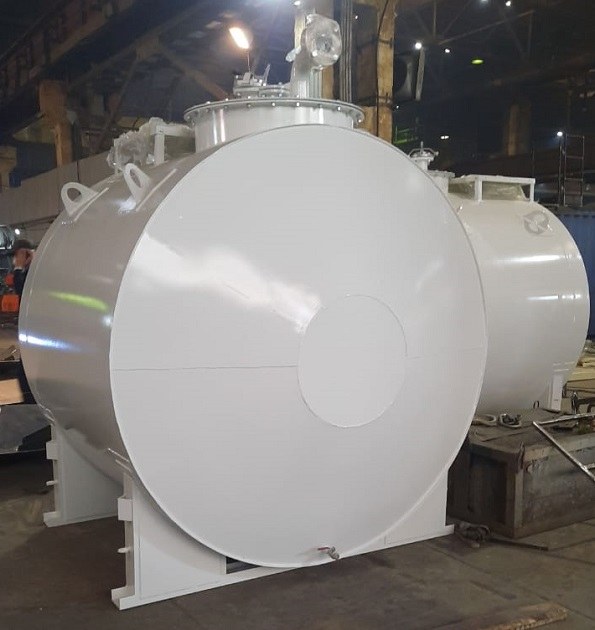

Резервуар РГСД-5 м3

Резервуар РГСД-5 м3

Резервуар РГСД-5м3

Резервуар РГСД-5м3 предназначен для хранения: воды, всех видов нефтепродуктов, ГСМ и других жидких веществ, плотность которых не превышает 1 т/м3. Представленные емкости имеют вид горизонтальных двустенных цилиндров. Изготавливаются сварным способом из стальных листов. Для увеличения надежности они оснащаются люком, внутренними распорками, которые обеспечивают высокую жесткость конструкции. Реализуемая продукция в основном используется на объектах нефтегазовой отрасли, заправочных комплексах, промышленных предприятиях. Приобрести представленный товар предлагает Завод Резервуаров и Негабаритных Металлоконструкций. Доставка продукции выполняется по всей территории Российской Федерации и странам СНГ.


Особенности, характеристика



Резервуар РГСД-5м3 производится с соблюдением требований следующих стандартов: ГОСТ 15836-79, ГОСТ 12.1.007-76, ГОСТ 51330.11-99, ГОСТ 51330.5-99.

Данные изделия имеют одну секцию. Простенок формируется на основе прокладок из стального листа, толщина которого составляет 6 мм. Реализуемые емкости оснащаются грузовыми петлями, благодаря которым значительно облегчаются погрузка-разгрузка, перемещение таких емкостей Представленные резервуары могут иметь наземное и подземное размещение. В комплектацию входят: входные и выходные линии. Автоматическая система контроля перелива устанавливается по заказу клиента. Они устанавливаются в верхней части и днище емкости, предназначаются для слива, набора рабочей жидкости, монтажа технологических приборов и датчиков, а также для осмотра и удаления загрязнений на внутренней части резервуара.

Емкости, используемые для наземной установки, обрабатываются антикоррозийным составом грунта (2 слоя) и окрашиваются при помощи краски (2 слоя).
Емкости, используемые для подземной установки, обрабатываются составом битумно-резиновой мастики либо используется битум на основе нефти.



Таблица 1. Технические характеристики

Параметры

Значения

Кубатура, м3

5

Вариант расположения

горизонтальный

Конструкция

двустенный (РГСД)

Разделение на камеры

однокамерный

Рабочие жидкости

нефтепродукты, кислоты, щелочи, воды (технической и питьевой)

Величина плотности рабочей жидкости, т/м3

не более 1

Величина рабочего давления, кгс/м2

не более 0,5

Величина рабочей температуры, 0С

от -65 до +90

Используемый материал (стальной сплав)

09Г2С, Ст3Сп, 12Х18Н10Т

Гарантийный срок эксплуатации, год

не менее 20

Размер (диаметр*длина), м

1,9*2

Климатическое исполнение

У1, УХЛ1

Сейсм устойчивость

Не более 7 балов

Наполнитель простенка

инертный газ, демпфирующая жидкость

Вес емкости, т

1,1

Опорные элементы, шт

2

Установка подогревательной системы

по заказу клиента

Установка теплоизоляционной защиты

по заказу клиента



Для упрощения монтажных операций в нижней части корпуса привариваются опоры, на которых емкости жестко закрепляется к фундаментному основанию.

Системы подогрева и теплоизоляция емкости



По заказу клиента резервуары горизонтальные РГСД-5м3 оснащаются системой подогрева и теплоизоляционной защитой корпуса. Такая модернизация позволяет эксплуатировать представленную продукцию при низких температурных показателях окружающей среды.

Для этих целей производитель применяет установку следующих систем:

  • змеевик с циркулирующим в нем теплоносителем (пар, вода);
  • обогреватели электрического типа, установка которых выполняется методом погружения или врезки.

Для минимизации потерь тепла емкости покрываются теплоизоляционными материалами следующего типа:

  • пенополиуретан: наносится способом распыления, позволяет получить дополнительные гидроизоляционные и антикоррозийные свойства;
  • минеральная вата, слой которой закрывается листами из оцинкованной стали.

Все дополнительные изменения в конструкции резервуара производятся на стадии его проектирования согласно с требованиями заказчика и зависят от условий последующей его эксплуатации.

Особенности изготовления



Резервуар РГСД-5м3 имеет двойную стенку, благодаря чему значительно увеличивается безопасность хранения опасных и склонных к самовозгоранию веществ. Для контроля герметичности емкости имеющаяся полость заполняется газом или жидкостью. В качестве наполнителей применяется:

  • азот. Используется следующее оборудование: азотный узел с клапаном, манометр, кран шарового типа, клапан позволяющий выполнять сброс давления;
  • Антифриз. В качестве основного оборудования используется контрольный бачок с датчиком уровня.

Данный вид наполнителей соответствует требованиям к резервуарам с двойной стенкой. Вещества, используемые для заполнения простенка, должны иметь более низкую плотность, чем содержимое емкости, не вызывать коррозию и не замерзать при минусовой температуре окружающей среды.

Монтаж



Резервуар РГСД-5м3 поставляется заказчику в полностью снаряженном виде, готовом к эксплуатации сразу после монтажа на установленное им место. Установку емкости рекомендовано производить на заранее подготовленную бетонную подушку. Монтажные операции облегчаются благодаря наличию у резервуара опорных ложементов. В качестве крепежных элементов применяются анкерные болты. Подземная установка предполагает дополнительное крепление емкости при помощи стальных хомутов. Заключительной частью монтажных операций является подключение заземляющего провода (для отвода статического напряжения), благодаря которому полностью исключается риск образования искры.
