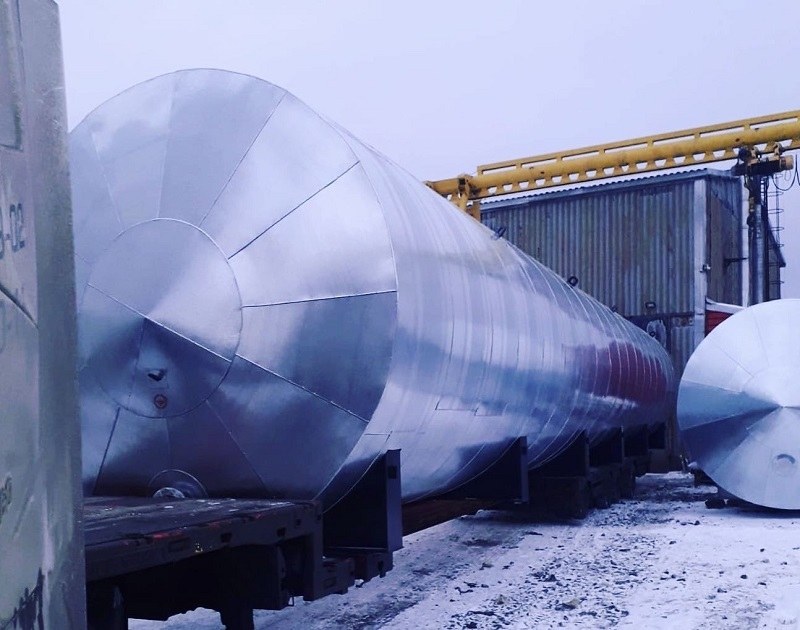

Резервуар горизонтальный РГС-75 м3

Резервуар горизонтальный РГС-75 м3

Завод РиНМ занимается проектированием и производством горизонтальных резервуаров и емкостей. Предлагаем купить резервуары горизонтальные РГС-75 м3 с доставкой и установкой.

При заказе двух и более единиц продукции делаем скидку. Доставка осуществляется во все регионы России транспортом нашего предприятия, ТК по выбору заказчика, вагонами по железной дороге. Оплата возможна любым, удобным заказчику, способом — наличными или безналичный расчет.

Описание резервуара РГС-75 м³

Горизонтальные резервуары вместительностью 75 м³ используются на нефтехранилищах, нефтебазах, автозаправках, предприятиях по очистке и переработке нефтяной эмульсии. Емкости могут применяться для хранения и раздачи жидких сред.

Особенности конструкции и устройства РГС-75 м³

Конструктивно резервуар PГC-75 мЗ представляет собой цельнометаллическую сварную конструкцию.

В комплектацию емкости входят следующие элементы:

  • Стенка. Для формирования корпуса цилиндрической формы используется листовая сталь толщиной от 6 до 12 мм.
  • Днища. РГC-75 мЗ изготавливаются с торцами конической или плоской формы.
  • Элементы жесткости. Стойкость конструкции к деформации и внешним воздействиям обеспечивают кольца, усиленные диафрагмами.
  • Горловины с люками. Они необходимы для доступа внутрь и тех.обслуживания.
  • Патрубки и штуцеры. Эти элементы используются для подключения технологического оборудования.
  • Опоры. Установка резервуара осуществляется на опоры-стойки или седловые опоры.
  • Дополнительное оборудование. В комплектацию PГC-75 мЗ включается дыхательная арматура, уровнемеры, сигнализаторы уровня, датчики давления и температуры.
  • Лестницы и ограждения с технологическими площадками. Элементы конструкции используются для доступа к люкам, проведения технического обслуживания или ремонта.
  • Строповочные элементы. Для погрузки и транспортировки резервуары комплектуются строповочными кольцами.

Для хранения двух и более видов продуктов с разным химическим составом используются многокамерные РГC. Емкости, рассчитанные на подземный монтаж, проектируются двухстенными. По запросу заказчика резервуары изготавливаются с системами подогрева и/или внешней теплоизоляцией.

Технические характеристики резервуара РГС-75 м³

Проектирование и производство горизонтальных резервуаров объемом 75 мЗ осуществляется в соответствии с требованиями ГOCT 170З2-2010, ГOCT P З4З47-2017, ГOCT 12.1.007, ГOCT 15150-69.

Таблица. Основные характеристики РГC-75 мЗ.

Характеристики Параметры
Вместительность 75 мЗ
Тип рабочей среды жидкости с плотностью до 1,З т/мЗ
Класс взрыво- и пожароопасности с I по IV
Температура среды в рабочем режиме  от -60°C до +90°C
Способ монтажа емкости наземный или подземный
Климатическое исполнение по ГОCT 15150 T, У1, УXЛ1
Сейсмичность монтажной площадки 7 баллов
Конструктивное исполнение одностенные или двустенные, с подогревом/без системы подогрева, однокамерные или многокамерные, с теплоизоляцией/без теплоизоляции
Макс.рабочее давление до 0,07 МПa
Температура окружающего воздуха  от -60°C до +50°C
Тип торцов плоские, конические
Расчетный срок службы 12 лет
Рекомендуемые размеры
Диаметр корпуса, мм З100
Длина конструкции, мм 101З0
Высота конструкции, мм 5150
Шаг между опорами, мм 45З0
Длина цилиндрической части, мм 9000
Толщина стенок корпуса, мм от 6,0 до 12,0
Габаритная высота, мм З650
Масса, кг 79З0

В таблице указаны справочные габаритные размеры резервуара. Для РГС-75 мЗ размеры рассчитываются индивидуально с учетом технических условий на оборудование.

Материалы резервуара горизонтального РГС-75 м³

В производстве горизонтальных емкостей используются материалы, устойчивые к механической деформации и температурным перепадам. Для изготовления основных и вспомогательных элементов конструкции используется легированная сталь конструкционных марок. Под заказ возможно изготовление резервуаров из нержавеющей кислотостойкой, жаростойкой или жаропрочной стали. Выбор материалов осуществляется с учетом условий эксплуатации, особенностей климата с районе монтажа, агрессивности хранимого продукта.

Антикоррозионная защита РГС-75 м³

Для защиты металлоконструкций от негативного воздействия окружающей среды и хранимого продукта, основные и вспомогательные элементы резервуара покрывают антикоррозионными материалами. В качестве защиты резервуаров от коррозии используется полиуретан или цинкосордежащие композиции.

При изготовлении PГС-75 мЗ, предназначенных для установки подземным способом, применяется усиленная защита от почвенной и электрохимической коррозии. Поверхности конструкций, контактирующие с почвой, покрывают грунт-эмалями, эпоксидной смолой.

Теплоизоляция и системы подогрева РГС-75 м³

Емкости, используемые для хранения вязких продуктов, изготавливаются с системами подогрева. Существует два типа подогревателей:

  • электрический саморегулирующийся электрокабель, который монтируют на наружной стенке корпуса;
  • секционный или спиральный замкнутый контур, в котором циркулирует вода, пар или 62% раствор ДЭГа.

Как заказать резервуар РГС-75 м³

Чтобы купить резервуары горизонтального типа объемом 75 мЗ, позвоните в отдел продаж нашего предприятия по телефону, указанному на сайте, или отправьте вашу заявку электронной почтой. Наш менеджер уточнит детали заказа, рассчитает его стоимость, расскажет об условиях оплаты и доставки, ответит на все интересующие вас вопросы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

ОБОЗНАЧЕНИЕ ШТУЦЕРА НАЗНАЧЕНИЕ
А люк замерный, уровнемер
Б выход продукта
В вход продукта
Г вход теплоносителя
1, Д2

механизм управления хлопушей

Е вентиляционная труба, предохранительно-впускного клапана
Ж грязе-спускная пробка
К выход теплоносителя
И люк

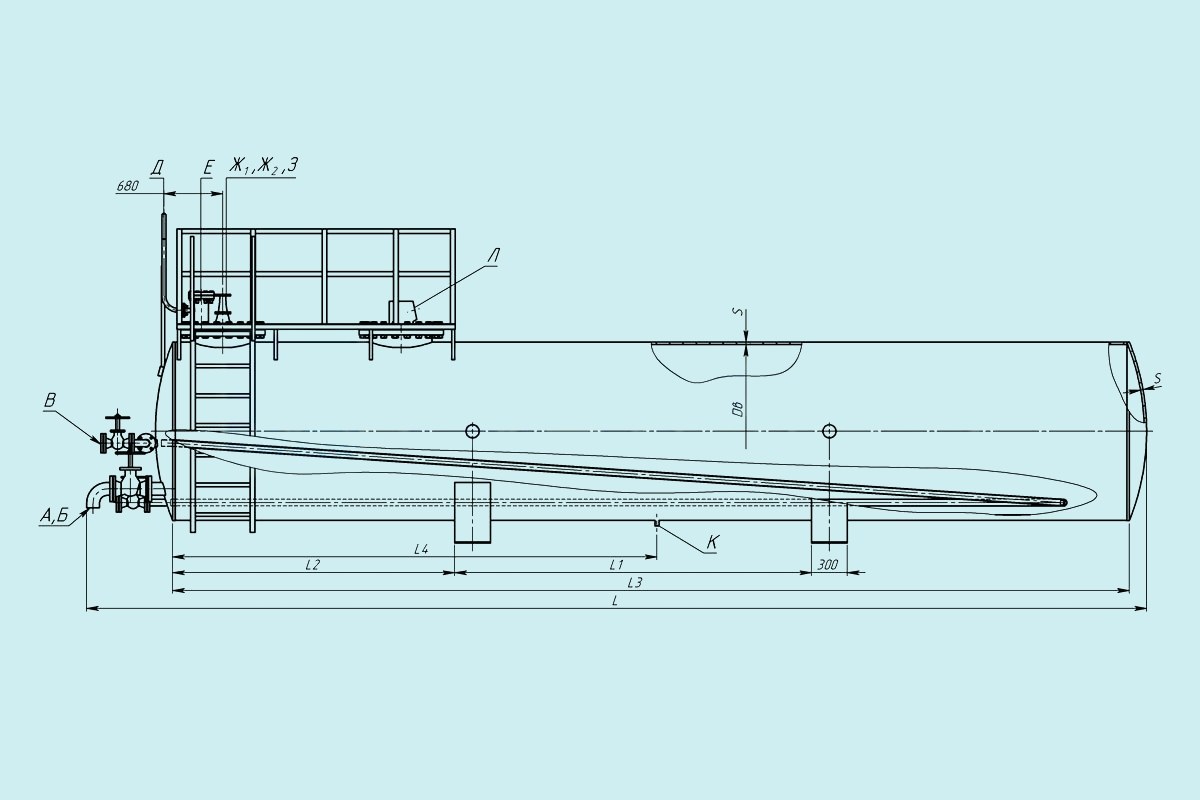

Чертежи
