Резервуар горизонтальный РГС-25 м3

Резервуар горизонтальный РГС-25 м3

Завод РиНМ реализует резервуары горизонтальные РГС-25 м³ в любых объемах с доставкой по России.

Производим резервуары для хранения вязких и жидких продуктов при атмосферном давлении по типовым стандартным и индивидуальным проектам. Осуществляем монтаж и пусконаладку PГC, даем длительные гарантии на конструктивные узлы и оборудование. На каждую единицу продукции предоставляем сертификаты соответствия и полный пакет сопроводительной документации. Оплата осуществляется наличными, перечислением на р/счет по реквизитам, банковской картой через онлайн-кассу.

Назначение резервуара РГС-25 м³

Резервуары горизонтальные PГС-25 мЗ применяются для приема, выдачи и долговременного временного нефти, продуктов ее переработки и других жидких и вязких продуктов плотностью до 1100 кг/мЗ, с кинематической вязкостью не более З0x10-6 м2/c, с t до +80C.

Уровень опасности хранимого продукта — со II по IV класс, максимальное давление внутри резервуара 0,07 MПa.

Емкости проектируются в наземном и подземном исполнении, одностенные и двухстенные, однокамерные и многокамерные, с подогревателями и без системы подогрева, с дополнительной теплоизоляцией и без нее.

Конструкция и устройство РГС-25 м³

Горизонтальный резервуар емкостью 25 мЗ представляет собой сварной цельнометаллический сосуд цилиндрической формы. Основные и дополнительные элементы конструкции:

  • Корпус. Для изготовления корпуса емкости используется стальной листовой прокат толщиной от 4,0 до 8,0 мм.
  • Днища. Резервуары изготавливаются с конусообразными, плоскими, эллиптическими, сферическими, торосферическими торцами.
  • Кольца жесткости. Элементы, усиленные диафрагмами, обеспечивают устойчивость конструкции к внешним нагрузкам.
  • Люки и горловины. Количество люков и горловин соответствует количеству камер. Резервуары, предназначенные для подземной установки, проектируются с горловинами увеличенной высоты.
  • Штуцеры. Эти элементы предназначены для подключения PГC к промышленному трубопроводу, монтажа навесного оборудования, осуществления операций по сливу/наливу.
  • Навесное оборудование. Безопасность и бесперебойную работу РГC обеспечивают дыхательные клапаны и KиПИA.
  • Лестница с ограждениями, технологические площадки. Дополнительные элементы конструкции обеспечивают доступ к оборудованию при выполнении техобслуживания, диагностики и ремонта.
  • Опорные элементы. Для установки наземных PГС-25 мЗ используются стоечные или седловые опоры. Чтобы предотвратить переворачивание емкости в процессе эксплуатации, опоры крепятся к ж/б фундаменту Монтаж подземных емкостей выполняется в подготовленный котлован на бетонную армированную плиту.

Технические характеристики резервуара РГС-25 м³

Резервуары с горизонтальным ориентированием в пространстве, используемые для хранения химически активных и неагрессивных продуктов, производятся в соответствии с нормативами ГОCT 170З2-2010, ГOCT P 34З47-2017, ГОCT 12.1.007, ГOCT 15150-69. У нас вы можете заказать PГС-25 по стандартным или индивидуальным чертежам.

Таблица. Технические характеристики горизонтальных резервуаров:

Характеристики Параметры
Объем 16 м3
Тип хранимой среды< жидкости с макс.плотностью не более 1,З т/мЗ
Класс взрыво- и пожароопасности I-IV
Диапазон рабочих температур на монтажной площадке от -60°C до +90°C
Способ установки наземный или подземный
Климат. исполнение T, У1, УXЛ1
Сейсмичность в районе установки 7 баллов
Конструктивное исполнение одностенные и двустенные, с подогревателями и без системы подогрева, однокамерные и многокамерные, с теплоизоляцией и без утепления
Номинальное давление внутри корпуса до 0,07З МПa
Расчетный срок эксплуатации 10 лет
Габариты резервуаров PГС-25 мЗ
Наименования Наземных Подземных
Диаметр корпуса, мм 2770 2770
Длина конструкции, мм 4980 4860
Высота конструкции, мм 4ЗЗ0 4450
Шаг между опорами, мм 4150
Длина цилиндрической части, мм 4270 4270
Толщина стенки, мм 4,0-8,0 4,0-8,0
Масса, кг 4560 4З40

* Габаритные размеры приведены для справки. При разработке проекта РГC-25 учитываются требования заказчика и эксплуатационные условия.

Материалы РГС-25 и антикоррозионная защита

В качестве исходного материала для изготовления горизонтальных емкостей используется сталь низколегированных, углеродистых и нержавеющих марок — 09Г2С, CтЗCп5, 12X18Н10T. Выбор материала для изготовления основных и вспомогательных элементов конструкции осуществляется на основании технического задания и условий эксплуатации — особенностей климата, агрессивности, состава и других характеристик хранимого продукта.

Для защиты металлоконструкций от коррозионного разрушения все поверхности, контактирующие с хранимым продуктом и внешней средой, покрывают металлическими или лакокрасочными покрытиями, составами на основе битумной смолы. Исключение составляют PГС, изготовленные из коррозионностойкой стали марки 12X18Н10T.

Для емкостей, которые устанавливаются подземным способом, предусмотрена гидроизоляция весьма усиленного типа. Тип покрытия подбирается исходя из характеристик рабочей среды, ее состава, степени агрессивного воздействия на сталь.

Как заказать резервуар PГC-25 м³

Чтобы сделать заказ на горизонтальные резервуары объемом 25 м³, позвоните в отдел продаж нашего предприятия по телефону, номер которого указан на сайте. Наш менеджер расскажет об условиях оплаты, сориентирует по срокам доставки, предложит скидки и бонусы, ответит на все интересующие вас вопросы.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

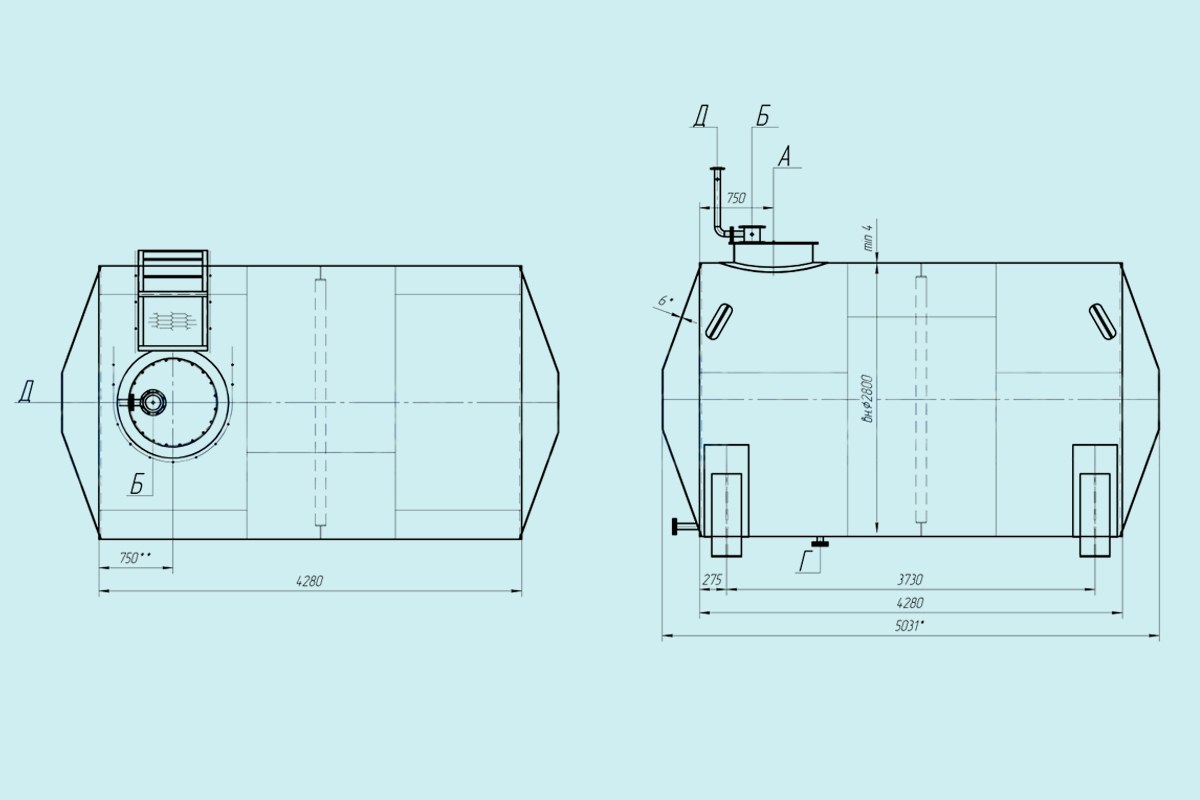

ОБОЗНАЧЕНИЕ НАЗНАЧЕНИЕ
А люк-лаз
Б патрубок замерного люка
В1, В2 вход/выход продукта
Г патрубок дренажный
Д дыхательная труба
