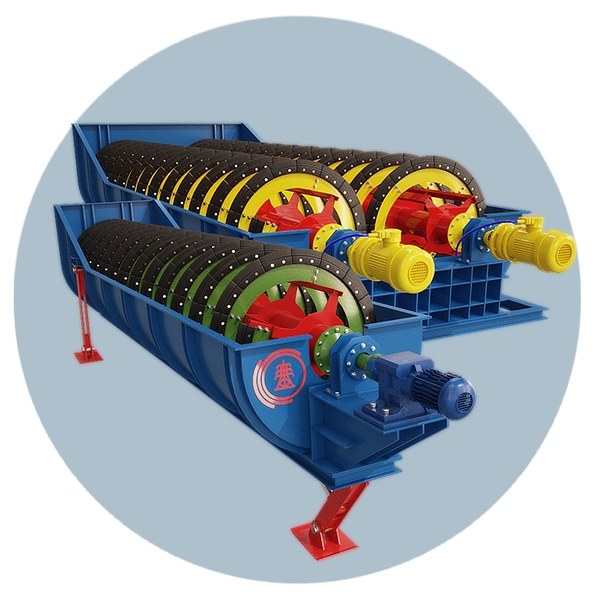

Классификатор спиральный с непогружной спиралью

Классификатор спиральный с непогружной спиралью

Спиральный классификатор с непогружной спиралью относится к оборудованию для горной металлургии, но сфера его использования гораздо шире.

Агрегат разработан с целью распределения в водной среде тонко измельченного сырья по величине частиц. Используется данное оборудование в процессе обогащения различных руд полезных ископаемых, в том числе чёрных или цветных металлов, при наличии в сырьё полезных частиц больше 0,15 мм. Модели с непогружной спиралью (КСН) являются самой многочисленной формой спиральных классификаторов.

Применение классификаторов с непогружной спиралью

Данное оборудование востребовано в металлургической, строительной, горнорудной, химической отраслях промышленности. Спиральные классификаторы (сепараторы) хорошо приспосабливаются под нужды строительных организаций и обогатительных фабрик,  производителей минеральных удобрений и другой химической продукции.

Эти агрегаты используются после измельчения сырья, в процессе обработки руд – для распределения породы на шлам и зернистую часть по технологии цианирования или флотации. Используются агрегаты в замкнутом цикле после рудоразмывных мельниц.

Также их используют для отделения из слива промывочных агрегатов фракций отвальных шламов при работе с рассыпными рудами. Ещё одно направление работы – операции обезвоживания.

Это оборудование служит вспомогательным при проведении предварительной либо контрольной сортировки, способным на тщательное вымывание из руды или песка глины, ила и удаление лишней воды. На непогружных классификаторах в слив уходят частицы 0,15-0,83 миллиметра.

Характеристики КСН

Наиболее популярные отечественные модели классификаторов: 1КСН-12, 1КСН-15, 1КСН-20. Принципиальное отличие между этими модификациями состоит в диаметре непогружной спирали, который составляет соответственно 1,2; 1,5; 2 м. Основное назначение данных агрегатов – это предварительная, грубая либо проверочная классификация.

Наиболее популярные модели классификаторов от Завода РиНМ

Тип непогружного спирального классификатора

Модель

Частота вращения спирали, об/мин

Пр-сть по пескам, тонн в сутки

Пр-сть по сливу, тонн в сутки сливусливу, т/сутки

Ø спирали, метров

Длина спирали, метров

Масса, тонн

С 1 спиралью

ЗРИНМ-300

8,3-22

30-80

10-30

0,3

3,68

0,67

ЗРИНМ-1000

3,5-7,6

473-1 026

85

1

6,12

4,4

ЗРИНМ-2000

3,6-5,5

3 890-5 940

400

2

8,25

20,8

ЗРИНМ-3000

3,2

11 650

890

3

13,95

37

С 2 спиралями

ЗРИНМ-1200

5-8

2 340-3 200

310

1,2

6,125

15,84

ЗРИНМ-2000

3,6-5,5

7 780-11 880

800

2

8,9

36,3

ЗРИНМ-3000

3,2

23 300

1785

3

12,14

73,03

Мы поставляем спиральные непогружные классификаторы, достигающие в длину 17 м и в высоту – 9 м, которые оснащаются:

  • спиралью длиной до 12,5 м, ø до 3 м, со скоростью вращения вала до 8,3 оборотов в минуту;
  • корытом с диаметром до 1,5 м;
  • электродвигателем до 40 кВт мощности.

Спираль классификатора – это 2-заходный винтовой шнек, который состоит из вала с фланцами (пустотелого), на котором хомутами прикрепляются лопастные стойки. Для защиты лопасти закрываются сменными футеровками из резины. 1 фланец с помощью особых болтов крепится к валу верхней приводной опоры, 2-й фланец таким же образом соединяется с нижней опорой. Во время пуска и остановки агрегата нижний конец спирали поднимается.

Во время работы резервуар со спиралью удерживается под наклоном 12-18 градусов, это правило характерно для всех моделей. Резервуар (корыто) представляет собой разрезанный пополам (по длине) цилиндр, внутри него может работать 1 либо 2 спирали. В зависимости от мощности оборудования диаметр корыт делается 0,5 -2,4 м (у классификаторов с 2 спиралями – 1,5-2,4 м).

Наши наклонные конструкции включают:

  • рамы-корыта;
  • одну либо две спирали;
  • спиральный электропривод;
  • подъёмное устройство для спирали;
  • опоры снизу.

Среди преимуществ нашего оборудования можно назвать следующие характеристики:

  1. Удобство в работе обеспечивает дополнительный песковый грузозахват механического типа.
  2. Шаровая мельница не требует комплектации большим ковшом.
  3. Наличие регулятора слива обеспечивает возможность выставлять конструкцию на необходимый уровень и получать таким образом на выходе качественный материал с заданными показателями.

Оборудование соответствует всем требованиям ГОСТ 28121-89
