Аппарат с эллиптическим днищем, крышкой, мешалкой и рубашкой из полутруб

Аппарат цельносварной с эллиптическим днищем, крышкой, мешалкой, приварной рубашкой из полутруб – разновидность емкостного оборудования, используемого на химических, фармацевтических, нефтегазоперерабатывающих и пищевых предприятиях, в лакокрасочной промышленности.

Аппарат с эллиптическим днищем, крышкой, мешалкой и рубашкой из полутруб - особенности

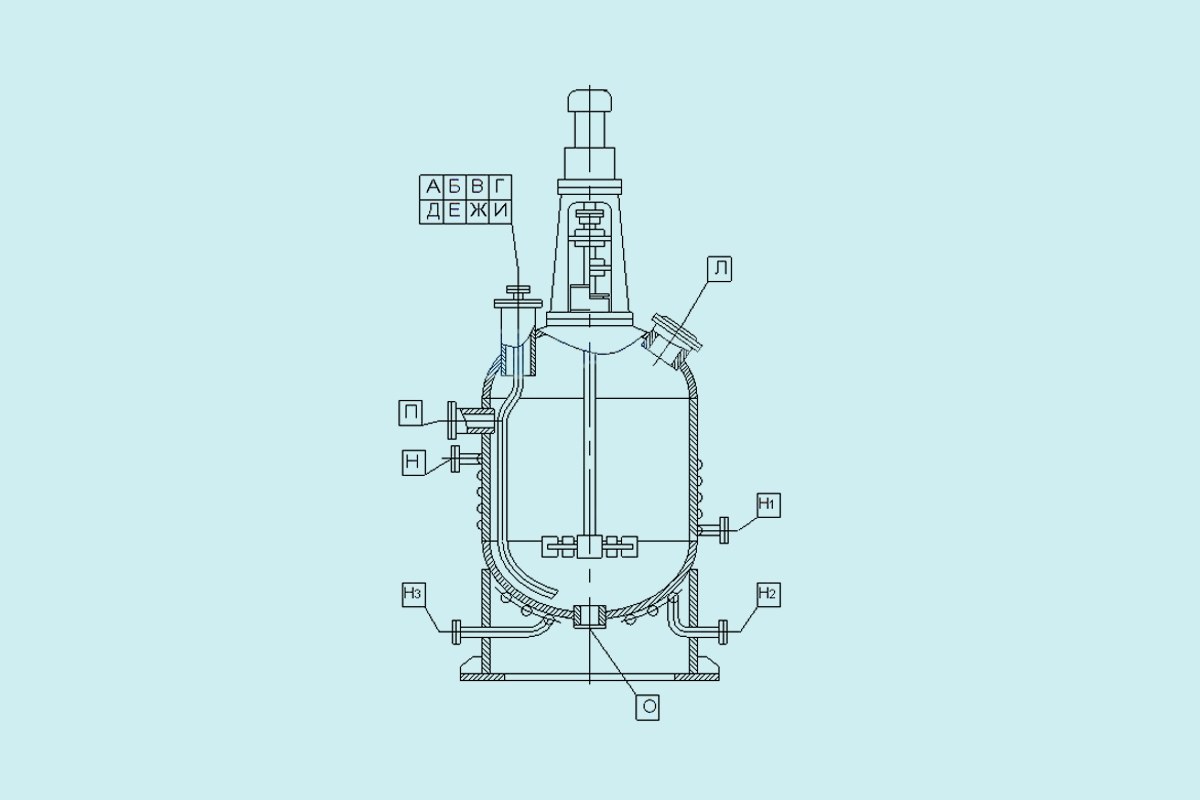

Корпус аппарата вертикальный, сварен из цилиндрической и двух эллиптических обечаек (крышки и днища). Он устанавливается на специальные опоры. По центру верхней части емкости находится стойка привода с уплотнительным устройством. В качестве уплотнителя устанавливается гидрозатвор или уплотнители торцового/сальникового типа (одинарные или двойные в зависимости от агрессивности рабочей среды).

К стойке с помощью соединительной муфты крепится двигатель, приводящий в движение перемешивающие лопасти или шнек. На верхней части вала мешалки, размещенного по центру аппарата, предусмотрены опорно-упорный и радиальный подшипники.

Штуцеры и патрубки разного диаметра с фланцевым соединением расположены с разных сторон корпуса, они предназначены для различных целей:

• налива и слива живокостей и газосмесей;
• подачи теплоносителя;
• вывода конденсата;
• выхода готового продукта;
• крепления трубы передавливания, расположенной вдоль внутренней стенки сосуда до центра днища.

В верхней части аппарата предусмотрен технологический люк для технического обслуживания резервуара (очистки внутренней поверхности, продувки). Снаружи для подогрева содержимого приварена рубашка. Она полностью повторяет геометрию нижней части корпуса. Полутрубы привариваются с определенным шагом, они предназначены для циркуляции теплоносителя (пара, воды, минерального масла, этиленгликоля, тосола). На эллиптическом днище монтируется наружный змеевик из труб.

Тип перемешивающего устройства подбирается с учетом особенностей рабочей среды, ее вязкости:

• для субстанций >50 Па*сек эффективны шнековые, ленточные (скребковые);
• для веществ с показателем <50 Па*сек применяются рамные и лопастные модификации, турбины, зубчатые механизмы.

Для изготовления аппаратов применяется пищевая титаносодержащая нержавейка аустенитного класса или углеродистая сталь обыкновенного качества спокойной степени раскисления с антикоррозионной защитой (грунт, эмаль).

Эксплуатационные характеристики аппаратов

Область применения аппаратов с эллиптическим днищем, крышкой, мешалкой и рубашкой из полутруб

Сосуд высокого давления с наружным теплообменником, штуцерами, оснащенный перемешивающим механизмом, предназначен для химических и механических технологических процессов. Применяется для сбраживания пищевых продуктов, реакций ферментации, гомогенизации жидких, газожидкостных сред, а также используется для приготовления нейтральных, слабо и сильно агрессивных, токсичных, взрыво-, пожароопасных суспензий, эмульсий, однокомпонентных и многокомпонентных составов с концентрацией мелкофракционных частиц в пределах 1/3 объема.
