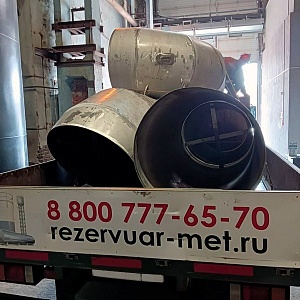

Газоходы промышленные

Характеристики газоходов промышленных

Газоходы промышленные для систем аспирации производятся из листовой нержавеющей стали, устойчивой к коррозии и деформации при высоких температурах. Для изготовления используется кислотоустойчивая, жаропрочная, жаростойкая сталь аустенитной группы марок AISI 304, AISI 316, AISI 321.

Принимаются заказы на изготовление металлоконструкций большого диаметра круглого, квадратного прямоугольного сечения. «Завод Резервуаров и Негабаритных Металлоконструкций» выпускает промышленные газоходы любой конфигурации для систем аспирации с естественной и принудительной тягой. Габариты вертикальных, горизонтальных, поворотных, сегментных отпускных и подъемных металлоконструкций не ограничены. Возможно изготовление вентиляционных коробов для нефтехимических комплексов по переработке нефти и газового конденсата.

Свойства газоходов промышленных

Промышленные газоходы из нержавеющей стали при небольшом удельном весе выдерживают большие аэродинамические, тепловые нагрузки, удобны в эксплуатации. Металл не нуждается в противокоррозионной защите, не подвержен окислению в условиях повышенной загазованности и запыленности. Нержавеющая сталь долго сохраняет презентабельный вид, по газоходам можно транспортировать продукты сгорания любого топлива, применяемого в котельном оборудовании — природного газа, сжиженных углеводородов, светлых и темных нефтепродуктов любой вязкости, каменного угля.

Конструкции поставляются в базовой комплектации для окончательной сборки и монтажа на объекте. В пакет документов входят техпаспорт, сертификаты на используемое сырье, разрешение на эксплуатацию.

Изготовление промышленного газоходного оборудования

Газоход — основная часть аспирации тепловых установок. Эффективный отвод газообразных продуктов горения твердого, жидкого топлива от тепловых установок до точки выброса обеспечивает система воздуховодов. Проектирование систем газоотведения осуществляется в рамках свода правил СП 375.1325800.2017. Учитываются объем и состав продуктов горения, температурное воздействие на сварные конструкции, условия монтажа и эксплуатации конструкций. При разработке технической документации выполняются требования СНиП 2.09.03-85, соблюдаются строительные нормы ГОСТ 21.402-83.

Большое внимание уделяется качеству металлопроката. Используются нержавеющие стали аустенитной группы марок AISI 304, AISI 316, AISI 321, действует входной лабораторный контроль.

Толщина листовой стали для производства газохода (воздуховода) в соответствии с СП 346.1325800.2017

Размер сечения газохода, м2	Толщина проката, мм
≤ 0,2	до 1
> 0,2 ≤0 ,4	от 2,0
> 0,4 ≤ 3	от 3,0
> 4	от 4,0

Соотношение высоты к ширине прямоугольных коробов — 1:0,5. Ребра жесткости воздуховодов зависят от конфигурации и сечения.

Для сварных газоходных конструкций используется различный фасонный профиль:

• полоса форматом 5 х 50, 6 х 70
• уголок 50 х 50 х 5, 63 х 63 х 6, 75 х 75 х 6;
• швеллер № 10.

Сварка элементов воздуховодов производится вручную (ГОСТ 5264–80) или в автоматическом и полуавтоматическом режиме (ГОСТ 11533–75). Электроды для соединения нержавеющих сталей выбираются в соответствии с ГОСТ 9467–75. Все сварные соединения проверяются на сплошность и однородность методами неразрушающего контроля с использованием современного диагностического оборудования.

Процесс изготовления дымоходов начинается с разработки техдокументации. Технологические карты составляются по чертежам заказчика или проектировщиков «ЗРиНМ».

Основные технологические этапы производства газоходов для промышленности:

1. В зависимости от условий эксплуатации подбирается нержавеющий сплав. Основные критерии выбора включают температурный режим аспирации, агрессивность компонентов дыма. На основании расчетов возможной нагрузки выбирается стальной прокат оптимальной толщины.
2. Раскрой заковок осуществляется лазерными установками, обеспечивающими высокую точность реза и ровность кромок. На участке обработки металла установлены профилегибочные станки, придающие заготовкам нужную форму, используются приспособления собственного производства.
3. Готовые обечайки перед сборкой воздуховодов проходят промежуточный контроль качества.

Мощности «Завода Резервуаров и Негабаритных Металлоконструкций» позволяют выпускать сборно-сварные воздуховоды из трудноусваиваемой стали. Собственное производство оснащено необходимым оборудованием, обеспечивающим надежную защиту ванны расплава. Для каждого вида стали индивидуально подбираются газовые сварочные смеси, расходные материалы (защитные флюсы, присадки).

Заказать газоходы промышленные по выгодной цене в России

ООО «Завод Резервуаров и Негабаритных Металлоконструкций» оказывает полный комплекс услуг по производству элементов систем аспирации и вентиляции. Можно купить газоходы промышленные типового исполнения и заказать нестандартные конструкции. Цена металлоизделий формируется индивидуально, зависит от габаритов дымохода, марки проката, перечная оказываемых услуг.

Заявки на изготовление промышленных нержавеющих газоходов принимаются по телефону 8 (800) 777-65-70 и электронной почте zakaz@rezervuar-met.ru. Возможна доставка в пределах РФ и стран СНГ.
